La sélection de la géométrie pour programmer les opérations est un sujet complexe.
Presque chaque menu d'usinage a sa propre méthode et ses propres caractéristiques. Cela dépend également du type de géométrie, filaire ou solide.
De nombreuses informations peuvent être trouvées ici :
Sens des profils et des trajets d'outils
En général :
-
For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).
-
Pour le tournage, le G18 (plan Y+) est le paramètre par défaut. Ici, le trajet d'outil est défini par les axes X et Z. Plus simplement, l'outil se déplace le long de la longueur (X) et de la profondeur (Z) de la matière.
Le sens du profil sélectionné détermine la position du trajet d'outil (droite/gauche). Voir un exemple sur une pièce de fraisage ci-dessous :

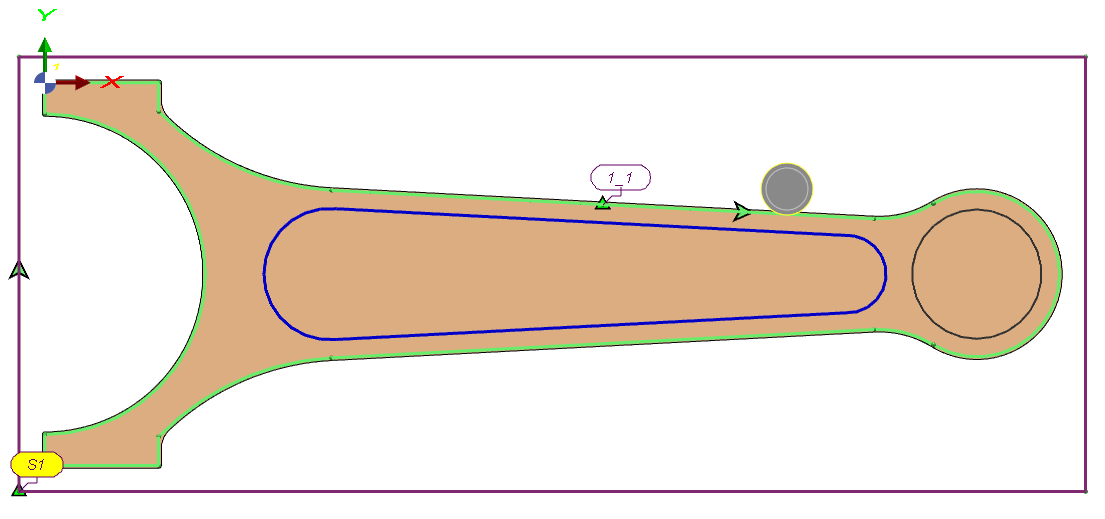

L'outil est à gauche du profil (sens horaire) pour une poche ouverte
|

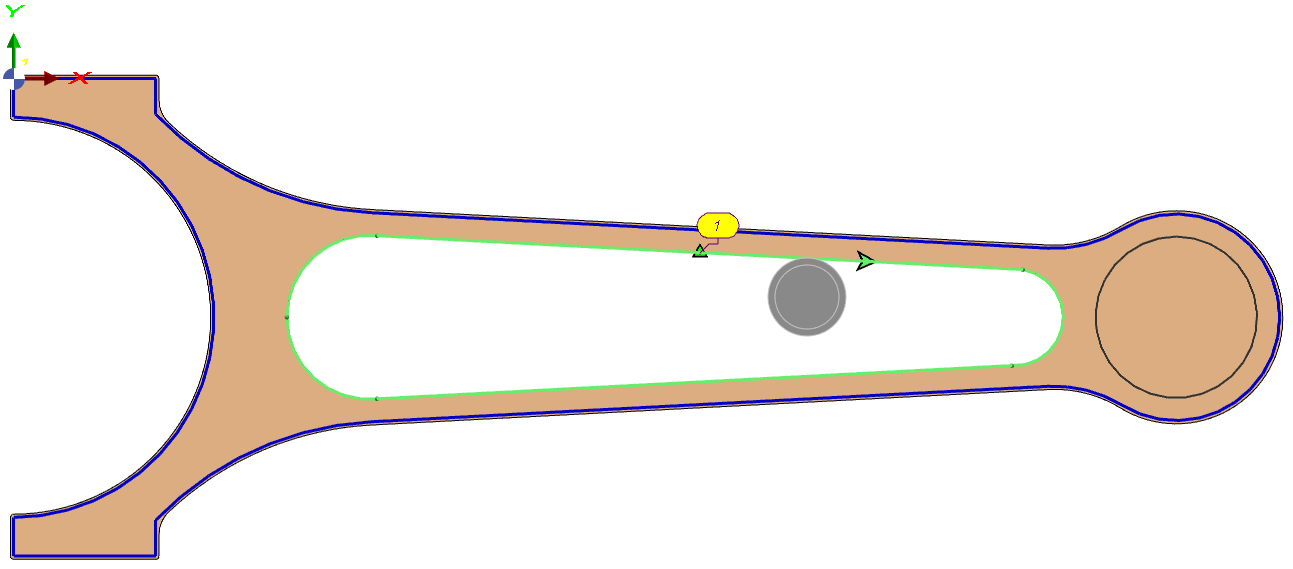

L'outil est à droite du profil (sens horaire) pour une poche intérieure
|
