Création d'engrenages

Création d'engrenages à développante circulaire parallèles selon les normes ISO (NF E 23-001 à 005) et AGMA (américaines).


Deux types d'engrenages sont possibles :

  • engrenages externes

  • engrenages internes

Les caractéristiques de la denture sont calculées en fonction du nombre de dents et du module (diamètre = module * nombre de dents). GO2cam affiche les rapports de ces différents calculs où le module et le nombre de dents sont impliqués.

Pour créer un engrenage

a. Remplir les paramètres de la boîte de dialogue suivante. Les paramètres de la zone Caractéristiques de contrôle sont décrits : cliquez ici .


b. Si vous cliquez sur la coche verte pour valider : une demi-dent est dessinée.
c. Vous pouvez sélectionner Symétrie pour obtenir une dent complète et si vous sélectionnez également Rotation, l'engrenage complet sera dessiné après validation.

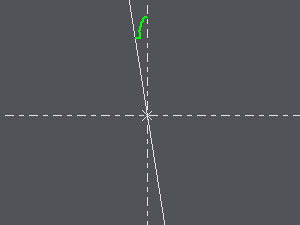

a opération (engrenage externe)

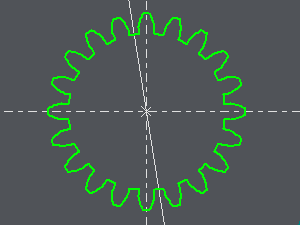

b et c opérations (engrenage externe)

Création de denture

Création de dentures à développante circulaire à flancs rectilignes selon les normes ISO (NF E 22-141) et AGMA (américaines).

Deux types de dentures sont possibles :

  • arbres

  • moyeux

Les caractéristiques de la denture sont calculées en fonction du nombre de dents et du module (diamètre = module * nombre de dents). GO2cam affiche les rapports de ces différents calculs où le module et le nombre de dents sont impliqués.

Remarque :

  • ce type de denture est un cas particulier d'engrenage à développante circulaire parallèle géré par le module Engrenage.

  • si vous devez concevoir une denture qui ne correspond pas au GO2cam cadre de calcul spécifique, vous pouvez utiliser le module Engrenage pour mieux définir cette denture.

Pour créer une denture

a. Remplir les paramètres de la boîte de dialogue suivante. Les paramètres de la zone Caractéristiques de contrôle sont décrits : cliquez ici .


b. Si vous cliquez sur la coche verte pour valider : une demi-dent est dessinée.
c. Vous pouvez sélectionner Symétrie pour obtenir une dent complète et si vous sélectionnez également Rotation, l'engrenage complet sera dessiné après validation.

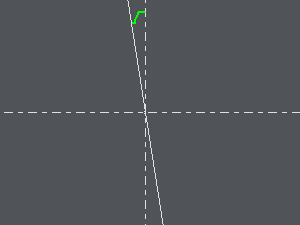

a opération (arbre cannelé)

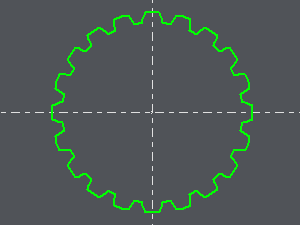

b et c opérations (arbre cannelé)
