Cycle : Ebauche

Définition

Vous pouvez programmer un trajet d'outil de perçage avant chaque passe d'ébauche intérieure. Cette option permet d'éviter l'opération de perçage et le changement d'outil.

Bien sûr, vous devez utiliser un outil spécial qui permet de réaliser à la fois les opérations de perçage et d'alésage (exemple : outils EcoCut du fabricant Ceratizit).

Pour appliquer cette nouvelle stratégie, il existe une combinaison de règles à respecter dans la page outil et la page cycle, sinon, le paramètre reste indisponible :

  • le paramètre Diamètre de perçage doit être rempli dans la page fraise à aléser ,

  • l'angle KAPR de l'arête de coupe doit être réglé sur 90° ,

  • le type de cycle dans le trajet d'outil doit être défini en mode ' Face ',

  • Définissez l'option ‘ Perçage pendant l'alésage ’ sur ' Oui '.

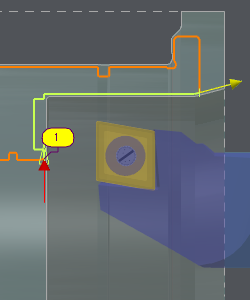

  • le vecteur de départ doit être réglé verticalement (comme indiqué)

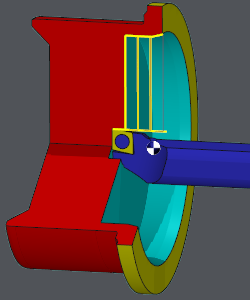

La géométrie doit être sélectionnée de bas en haut , sans quoi le perçage ne peut pas être effectué.

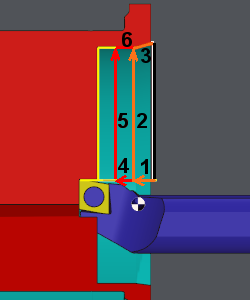

Le trajet d'outil généré est le suivant :

1 : perçage 1ère passe,

2 et 3 : 1ère passe d'ébauche,

Retrait,

4 : perçage 2 ème passe

5 et 6 : 2 ème passe d'ébauche, etc.

(blue star) Vous pouvez regarder une vidéo sur le perçage pendant l'alésage dans le cycle d'ébauche :

Program a Drilling - Reaming Method 1.png
