GO2cam fournit une fonction qui permet aux utilisateurs de créer rapidement des composants — tels que des brides ou des dispositifs de fixation — basés sur des esquisses 2D ou une géométrie 3D. Ceci est utile pour intégrer des symboles dans l'environnement d'usinage sans définir manuellement chaque détail.

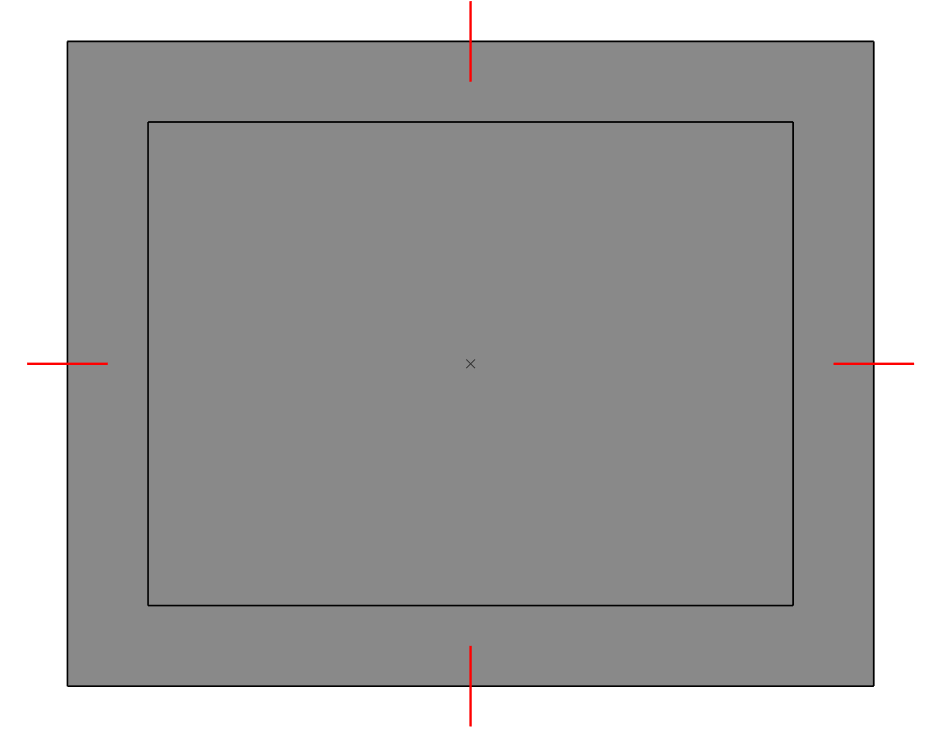

Pour créer un composant à partir d'éléments 2D ou 3D, commencez par dessiner la géométrie nécessaire — telle que quatre segments de droite 2D ou un solide 3D — à l'emplacement prévu (par exemple, là où les griffes d'une bride seront positionnées).

(Comme démontré dans Image 1 )

Ensuite, accédez à Fraisage>Fichier NC > Création de composants à partir d'éléments 2D ou 3D . Dans la boîte de dialogue ( Image 2 ), spécifiez les dimensions du composant, configurez la détection de collision selon les besoins et sélectionnez la géométrie appropriée.

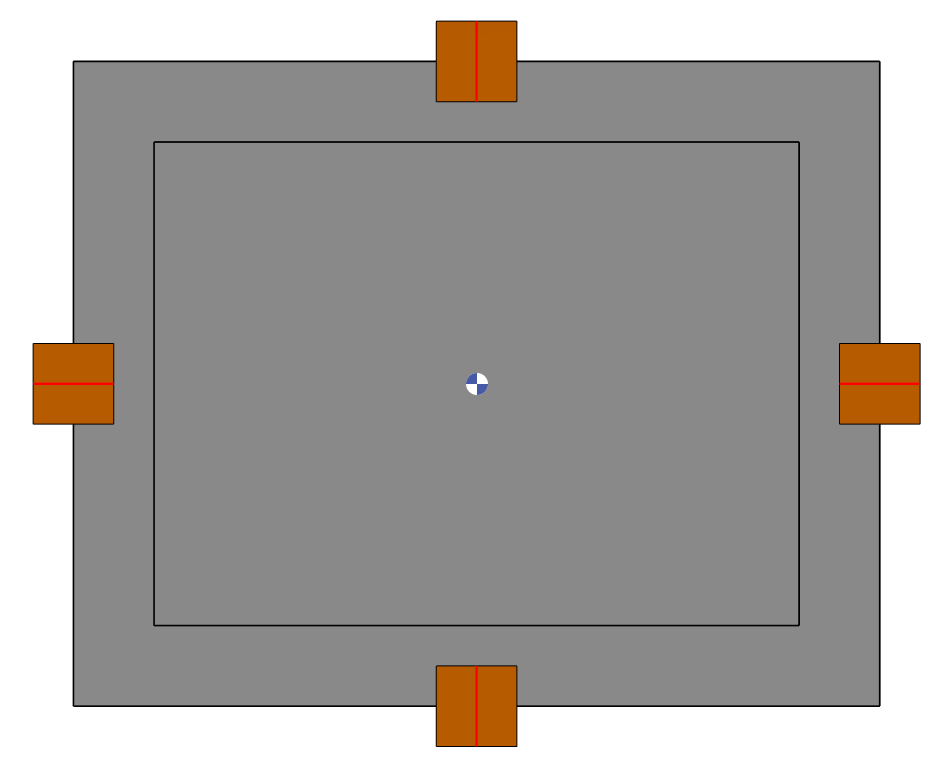

GO2cam convertira le filaire ou le solide sélectionné en un symbole de composant.

Vous pouvez masquer ou modifier la transparence du symbole en cliquant dans la barre Affichage.
