Cycle : Forage, Chape
Définition
Le comportement du mode chape est expliqué ci-dessous.
|
Le but de l'usinage est de accélérer les mouvements entre deux ou plusieurs trous coaxiaux.
En mode Chape , la plupart des paramètres ne sont pas accessibles. Le seul paramètre important à définir est la valeur de l'avance entre les trous usinés. Ce paramètre se trouve dans la page Technologie. |
|
Pour utiliser le mode chape, les trous usinés doivent être unifiés en un seul et unique trou entité.
Il existe deux façons de travailler :
-
si le module supplémentaire HMF n'est pas disponible, utilisez la fonction trous standard.
-
si HMF est disponible, récupérez les formes et unifiez les trous.
|

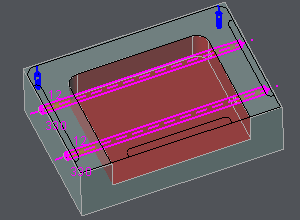

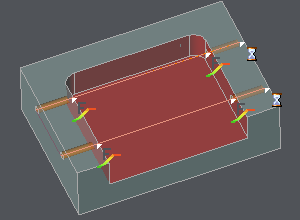

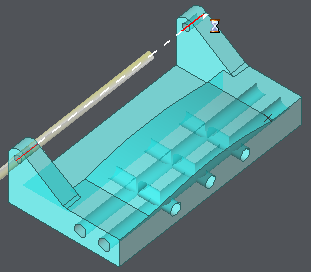

1. Le processus suivant, soit sur la géométrie 2D, soit sur le solide, peut également être utilisé. Ce qu'il faut faire, c'est créer un trou unique avec la longueur totale des plusieurs trous à usiner. Pour l'exemple de droite, il y a deux fois deux trous coaxiaux, chaque trou mesure 50 mm de long, mais la longueur totale est de 330 mm. Ensuite, créez un trou de 330 mm de long. En raison de la gestion du brut, si la poche est usinée avant les trous, le mode chape est appliqué. L'avance est plus élevée à l'intérieur de la poche. |
|
|
2. Dans le cas où le module Holes Machining Features (HMF) est disponible, la Reconnaissance de trous Fonction peut être utilisée.

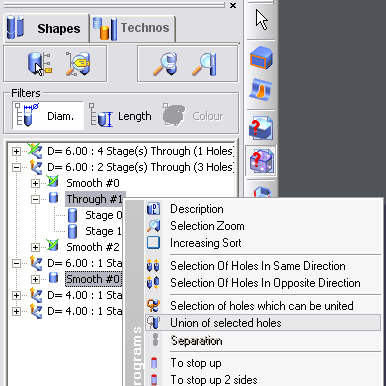

Cette commande se trouve dans Conception / Solide / Opérations sur solide et dans les Interfaces, dans Solide / Calcul géométrique. Avant d'unifier les trous, vérifiez que la direction de Z est la même. Sinon, sélectionnez le trou à inverser et cliquez sur Inverser commande en bas de la boîte de dialogue. Après cela, sélectionnez les trous à unifier dans l'arborescence avec la touche Ctrl pour une sélection multiple. Ensuite, faites un clic droit, choisissez Union des trous sélectionnés. |
|
