Une tête à aléser est un accessoire d'usinage qui permet aux fraiseuses d'effectuer des opérations de tournage, combinant efficacement les capacités de fraisage et de tournage dans une seule configuration. Ces porte-outils spécialisés se montent sur la broche de la machine et maintiennent des outils de coupe réglables pour agrandir, finir ou modifier avec précision les trous existants.

Utilisations courantes :

  • Agrandir les trous à des diamètres précis.

  • Améliorer la rondeur des trous et la finition de surface.

  • Usiner des diamètres internes avec des tolérances serrées

  • Corriger les trous mal alignés ou décentrés.

Avantages :

  • Haute précision – Permet des réglages fins.

  • Polyvalence – Peut aléser une gamme de diamètres avec une seule tête.

  • Meilleure finition de surface – Produit des trous plus lisses que le perçage seul.


Les principales caractéristiques du Alésage produit Tête incluent :

  • Compatibilité avec centres de fraisage verticaux et horizontaux .

  • Intégration de les têtes à aléser des principaux fabricants (par exemple, d’Andrea) .

Limitation

  • Contrôle monoaxe : Le système ne prend actuellement en charge que un seul axe rotatif géré (axe U)


Configuration du fichier machine

Pour configurer correctement la machine :

Charger la broche et la tête à aléser dans le fichier machine.

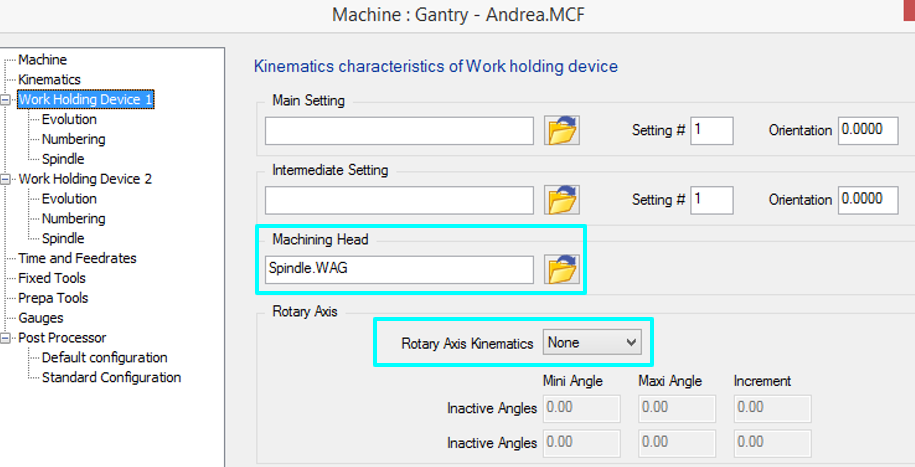

  1. La Broche 3 axes est définie comme Dispositif de maintien #1 .

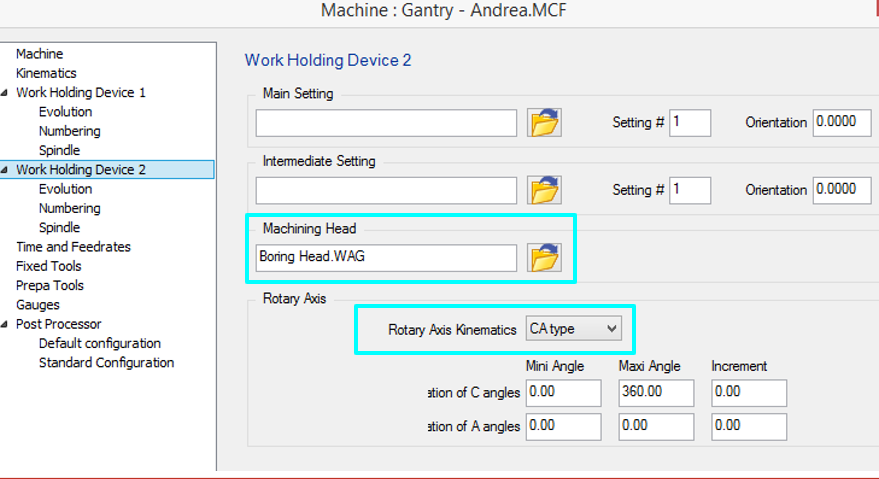

  2. La Tête à aléser est définie comme Dispositif de maintien #2 .

image-20250423-100242.png image-20250423-100433.png

Posage pièce

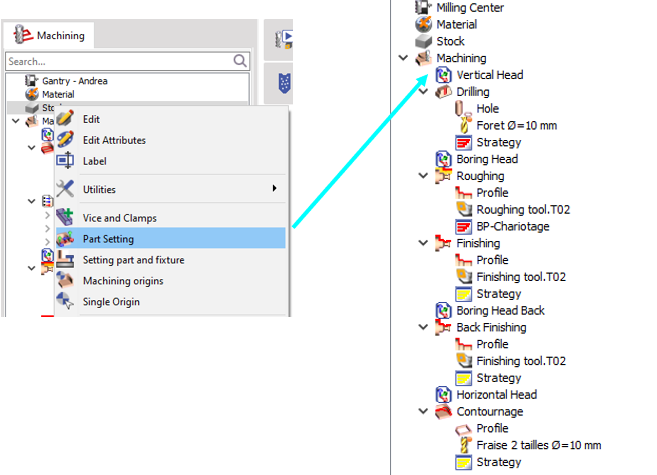

La Fonction Posage pièce permet une commutation facile entre les cinématiques. Permet à l'utilisateur de basculer facilement entre différentes configurations de tête (par exemple, broche de fraisage par rapport à tête à aléser) sans redéfinir la configuration de la machine.

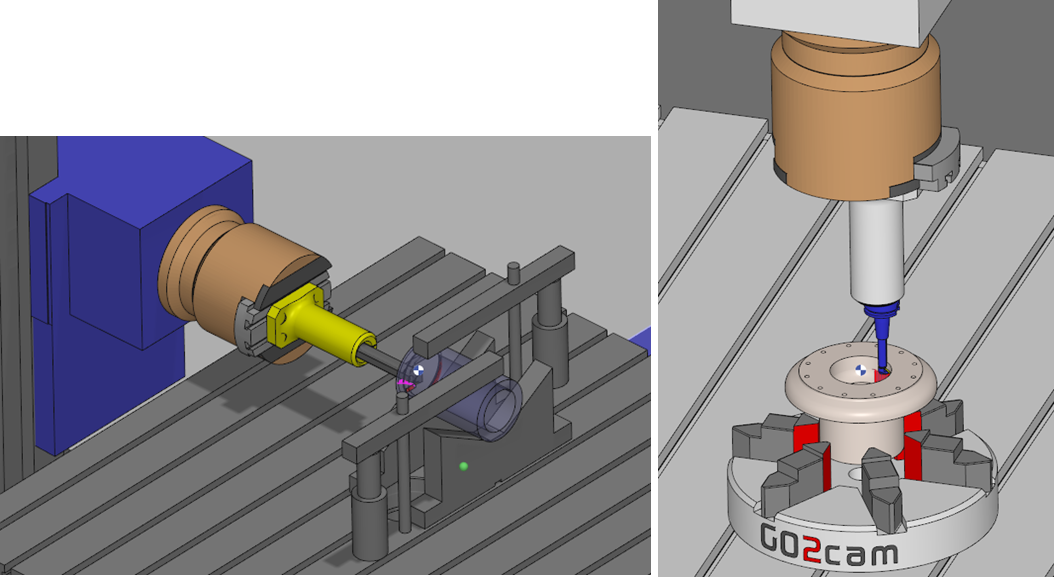

Comme la tête à aléser est définie comme Dispositif de maintien #2 , le Posage pièce garantit la bonne trajectoire et la bonne sortie de post-traitement en fonction de la cinématique active. Aide à maintenir une orientation correcte de l'outil lors du passage des opérations de fraisage aux opérations de tournage, en particulier lors de l'utilisation de tables rotatives (par exemple, usinage des côtés opposés d'une pièce dans une seule configuration).

Exemple d'utilisation :

  1. Pour les opérations de fraisage : Sélectionner la broche standard (Dispositif de maintien #1).

  2. Pour les opérations de tournage/alésage : Passer au Tête à aléser (Dispositif de maintien #2) via Posage pièce.

  3. Usinage multi-faces : Si une table rotative est présente, le Posage pièce garantit le bon positionnement de l'outil pour l'usinage des différentes faces de la pièce en une seule opération.
