Cycles : Brochage
Altitude/Reference
Entité
|
Ceci lance le calcul du trou par rapport à l'entité. Si un brut plus grand est défini, ceci peut conduire à une détection de collision pendant la simulation. |
Brut
|
Ceci lance le calcul du trou par rapport au brut. |
Slot Width
La Largeur de la gorge peut être définie manuellement en sélectionnant Non pour Lecture sur solide et en entrant la valeur de largeur. Si Oui est sélectionné pour Lecture sur solide , la largeur de la gorge est automatiquement mesurée et lue par GO2cam pendant l'étape de sélection de la géométrie.
Recouvrement mini
Généralement, si la largeur de l'outil est inférieure à la largeur de la gorge, plusieurs passes latérales en Y sont calculées pour usiner toute la largeur de la gorge. Le Recouvrement mini [Recouvrement minimum] permet le recouvrement des passes latérales par la valeur définie, empêchant ainsi les bavures qui auraient été laissées si aucun recouvrement n'avait été effectué.
L'épaisseur de recouvrement (valeur de recouvrement mini) ne peut pas être supérieure à 90 % de la largeur de l'outil !
|

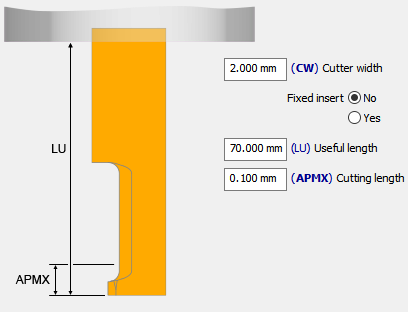

REMARQUE : La Largeur plaquette (CW) doit être définie dans la page outil. |
|
