Zyklen: Alle Manuellen Zyklen, Tauchkontur
Definition
Diese Befehle werden verwendet, um die Pilotpunkte und die Berechnung des Werkzeugwegs zu definieren.
Offset Typ
Determines whether the tool radius compensation is taken into account or not.
The options of the pull down menu are:
|
Links : Ein G41 wird in den ISO-Code eingefügt. |
|
Mitte : Ein G40 wird in den ISO-Code eingefügt. |
|
Rechts : Ein G42 wird in den ISO-Code eingefügt. |
Werkzeugweg
Determines if the toolpath generated by GO2cam will take into consideration the tool radius.
The pull down menu offers:
|
|
Links : GO2cam generiert einen offset Werkzeugweg links vom Profil und verwaltet die Zonen, in denen das Werkzeug die Kontur aufgrund seiner Größe nicht bearbeiten kann. |
|
Teil
: GO2cam berechnet keine verschobene Bahn neu.
|
|
Rechts : Gleich wie die Option links, aber rechts vom Werkzeugweg. |
|
Keine Spaltprüfung : GO2cam generiert einen Werkzeugweg, der genau dem Profil entspricht (kein Offset) und es gibt keine Spaltprüfung. |
Automatische Steuerung der Bearbeitungsseite für
manuell programmierte Zyklen auf Volumen
.
Dies ist
nicht verfügbar
mit 2D-Profilen (einschließlich Kanten).
Alle Manuellen Zyklen
Automatische Steuerung der Bearbeitungsseite
Für manuell programmierte Zyklen auf Volumen . Dies ist nicht verfügbar mit 2D-Profilen (einschließlich Kanten).
|
Wenn die Richtung des Profils und die Richtung des Werkzeugwegs nicht gemäß der Form des Volumens passen, kehrt GO2cam automatisch die Profilrichtung um . In der Abbildung rechts ist das Profil gegen den Uhrzeigersinn ausgerichtet und das Werkzeug ist auf der linke Seite des Volumens programmiert: GO2cam kehrt die Profilrichtung automatisch um, um eine Bearbeitung innerhalb des Werkstücks zu vermeiden. |
|
|
R max Koeff
|
R max Koeff : Bei einem Werkzeugweg vom Typ „Teil“ akzeptieren einige Maschinen keinen Radius, der dem Werkzeugradius entspricht. GO2cam verwaltet diese Situation mit dem R max Koeffizient . Mit 1,01 beträgt der Radius des Werkzeugwegs R= Werkzeugradius x 1,01 . |

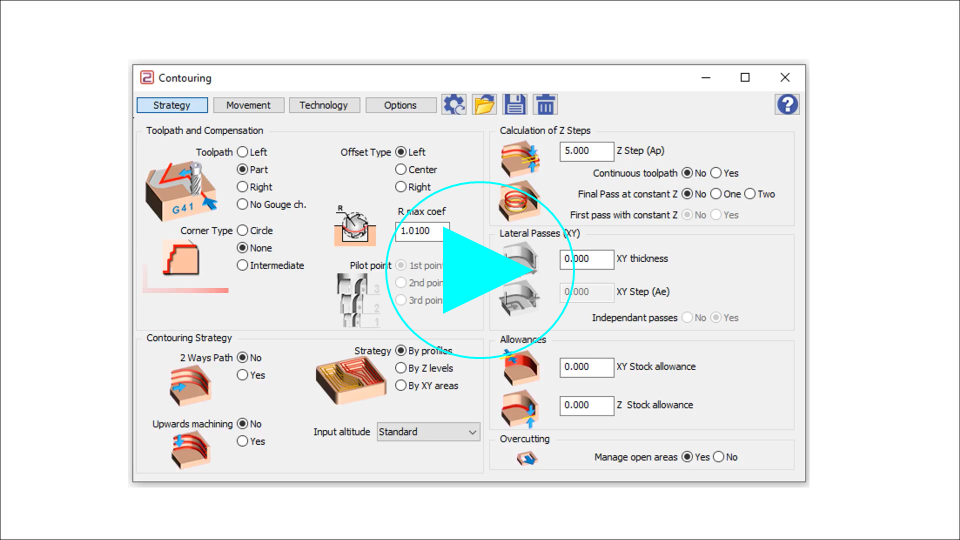

Eckentyp
Mit dieser Option können Sie G2/G3 (Bögen) in den scharfen Winkeln erzeugen.
Die Option „Zwischen“ ist nur für geschlossene Profile verfügbar. Die Erzeugung von G2/G3 erfolgt an allen Ecken außer an der letzten Ecke.
Beispiel auf Pfad Links/Links :
|
Kreis Modus |
Keiner |
Zwischenmodus |
|
|
|
|
|
