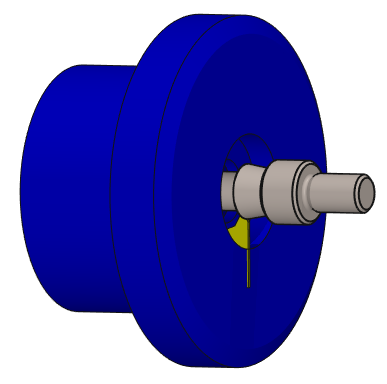

Gewindewirbeln ähnelt einem Gewindefräsprozess, außer dass die Wendeschneidplatten an der Innenseite eines Schneidrings angebracht sind.

Der Ring dreht sich um das Werkstück, um das Gewinde in einem Durchgang zu bearbeiten.

Gewindewirbeln ist ein produktives Verfahren und wird häufig für spezielle Gewindeformen verwendet, die schnell und mit hohen Toleranzen hergestellt werden müssen. Typische Komponenten sind medizinische Knochenschrauben, Implantate, Vorschubschrauben, Schneckenräder und andere Mikrokomponenten.

Schlüsselpunkte

  • Herstellung von Gewinden mit einem Durchgang mit einem speziellen Werkzeug

  • Nützlich für lange Teile,

  • Kein Rückwärtsfahren des Teils in der Führungsbuchse erforderlich.

Das Teil und das Werkzeug haben eine Drehzahl:

Auf der Registerkarte Technologie müssen die Spindeldrehzahl und Rotationsgeschwindigkeit des Werkzeugs synchronisiert werden, und diese Regeln werden vom Werkzeuganbieter vorgegeben.

Strategieparameter

Dialogbereich

Parameter

Bearbeitungsstrategie

Steigung

Bearbeitungstiefe

Ausfahrweg

Anfahrweg

Bewegungsparameter

Dialogbereich

Parameter

Anfahr- und Rückfahrverhalten

Sicherheitsabstand

Technologieparameter

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Spindeldrehzahl

Schnittgeschwindigkeit

Vorschub in Z

Drehzahlbereich

Spindeldrehrichtung

Vorschub

Drehzahl des Werkzeugs

Max. Spindeldrehzahl

Spezifische Kühlung

Kühlmittelnummer

Werkzeugnummerierung

Werkzeugnummer

Spezifische Nummer

Längenkompensation Nr.

Radiuskompensation Nr.

Benutzerinformationen

Kommentar

Steuergerät

Bearbeitungsatz

Optionsparameter

Dialogbereich

Parameter

Management von Kollisionen

Spaltprüfung am Rohteil

XY-Versatz

Sicherheitsbereich

Z-Versatz

Sicherheitsabstand in Z für Eilgänge

Sicherheitsabstand in X für Eilgänge
