Zyklen: Räumen
Retraction Point and Retract Distance
Der Anwender kann wählen, ob ein Rückzug durch Auswahl von Ja oder Nein für den Rückzugspunkt .
erfolgen soll. Ein Rückzugspunkt vermeidet jegliches Risiko einer Werkzeugkollision mit dem Werkstück im Rücklaufweg.

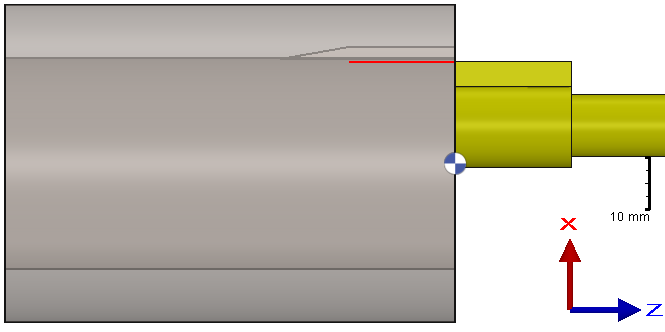

Rückzugspunkt - Nein
|
Rückzugspunkt - Ja
|
Der Rückzugsabstand (Picken) vom Benutzer definierte Wert bestimmt den Abstand des Rückzugswerkzeugwegs vom Werkstück in der X-Achse.
Cone Angle
Das Setzen eines Rückzugspunktes ermöglicht auch die Definition eines Kegelwinkel. Falls eine Keilnut mit abgeschrägtem Ende gewünscht ist, kommt der Kegelwinkel zum Tragen, um diesen Werkzeugweg zu definieren.
Kegelwinkel von 80 Grad
|
Beachten Sie, dass der Kegelwinkel nur verfügbar ist, wenn der Rückzugspunkt auf Ja gesetzt ist.
