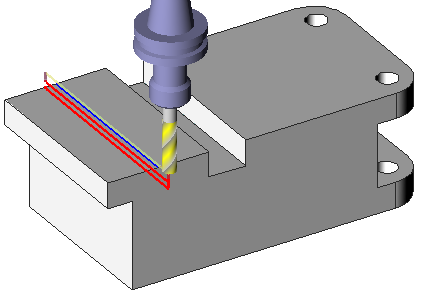

Der Schlitz ist nicht im Volumen konstruiert, es gibt ein Segment in der Mitte des Schlitzes:

• Setze einen Zentrierspitze / Teil Makroaufruf,

• Das gewählte Profil ist 'Zentrierspitze' ohne Breite: die Breite ist der Werkzeugdurchmesser Wert.

Pendelbearbeitung set to No .

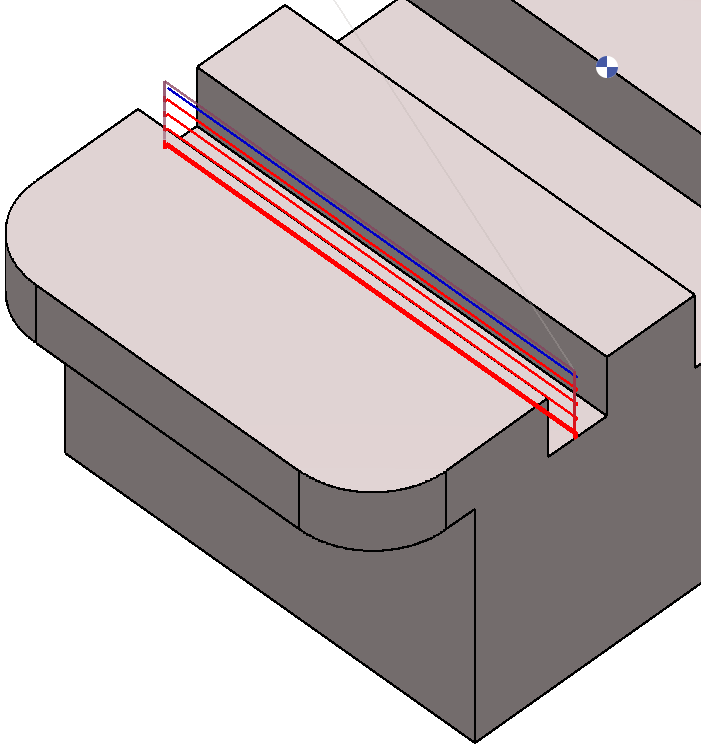

2 Wege eingestellt auf Ja und Helix Zustellung eingestellt auf No .

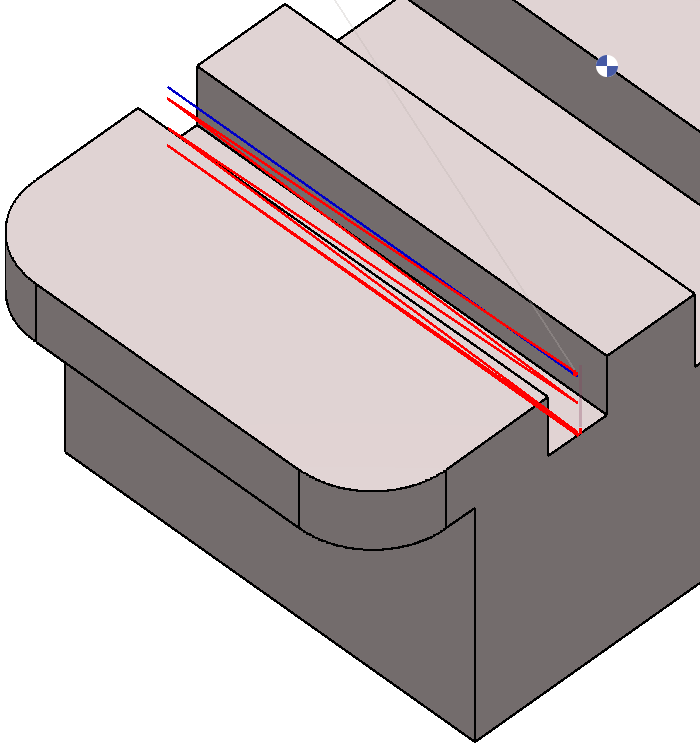

2 Wege eingestellt auf Ja und Kontinuierlich eingestellt auf Ja .

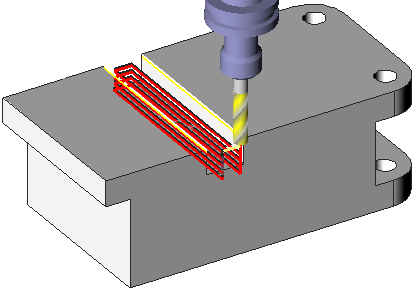

Es gibt keine Zentrierspitze, nur die Wand des Schlitzes. Wählen Sie einfach das Segment aus und definieren Sie die folgenden Einstellungen:

• Der Korrekturtyp muss definiert werden entsprechend . In diesem Fall ist der Korrekturtyp Left ,

• Das ausgewählte Profil ist ‘ Side ' und die Nutbreite muss definiert werden.

In diesem Fall beide Makroaufruf und Korrekturtyp wurde auf Links gesetzt.

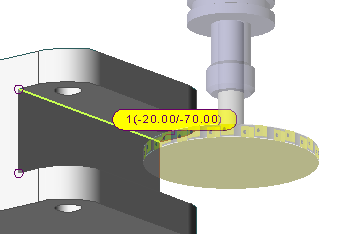

Die Auswahl des Profils erfolgt direkt am Volumen. Wählen Sie die Höhe auch durch Anklicken des Volumens (-20 und -70). Wählen Sie in der Strategie zwei Pilotpunkt Anzahl .

Schlitzbreite = 0, da wir direkt den Schlitzboden auswählen.

Mit dem Z Bearbeitung auf "Mitte - Tiefe + Alt" eingestellt, definieren Sie den Prozess:

• Start auf Mitte ,

• geht runter bis Tiefe ,

• dann geht es weiter auf Mitte ,

• und geht hoch bis oben Höhe .

Dieses Verhalten kann in der Simulation überprüft werden.

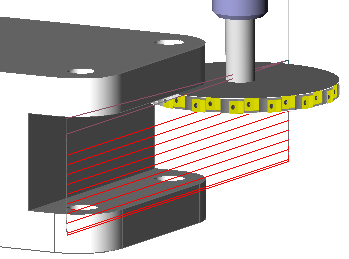

Der Fall ist dem vorherigen Beispiel sehr ähnlich: Der Unterschied ist das Management von Z Bearbeitung .

Wählen Sie Höhe und definieren Sie die Höhe des Tops, indem Sie direkt auf das Volumen klicken.

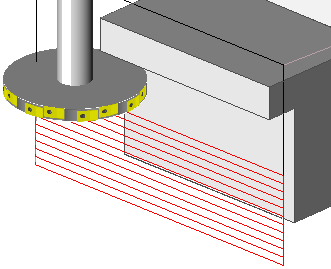

Der Fall ähnelt dem Nutfräsen Mittelpunkt 1 Pfad. Hier kann die Auswahl jedoch direkt durch Auswahl des unteren oder des Konturprofils erfolgen.

Dies ermöglicht die Herstellung eines Schlitzes, dessen Breite der Seite des Werkzeugs entspricht.

Wählen Sie für diese Strategie „Profil ausgewählt: Kontur “ .
