Präsentation

Die Verschachtelung ist ein optionales Modul, das es ermöglicht, Optimierung der Positionierung mehrerer Formen in einem Rohteil zu positionieren. Die zu verschachtelnden Geometrien sind nur Volumenkörper ! Es ist im Menü verfügbar Design / Verschachtelung .

Ziel ist es, die Positionierung von Teilen zu optimieren, um Material zu sparen. Anschließend können Sie Verbinder einstellen, um die Formen zu erhalten, und schließlich den automatisierten Schnittzyklus verwenden.

Prinzip

Teile : Wenn Sie den Verschachtelungsbefehl ausführen, werden die Volumenkörper auf dem Bildschirm automatisch ausgewählt. Sie erscheinen in der Liste und jedem wird eine Farbe zugewiesen. Sie können beliebige Arten von Volumenkörper-CAD-Dateien mit der Schaltfläche „ Volumenkörper hinzufügen “ importieren. Für die Verschachtelungsrechnung müssen Sie ein Mindestintervall zwischen den Volumenkörpern und auch eine Optimierungsstufe, Standard, Mittel oder Maximal, definieren, von der die Zeitberechnung abhängt.

Material und Rohteil : Um mit der Verschachtelung zu beginnen, müssen Sie ein Material und einen Block auswählen.

X- und Y-Position: Der Ursprung des Rohteils wird durch die Felder X und Y bestimmt.

Winkel : ermöglicht die Positionierung des Blocks.

Sicherheitsabstand : ist ein Rand um das Material herum.

In der Liste der Volumenkörper:

Der Versatzwert ermöglicht die Erstellung von 2 Kurven, der Werkzeugweg wird dazwischen ausgeführt.

Nb : is the number of parts to place,

Rotation : Sie können die Rotation verschiedener Volumenkörper für die Positionierung zulassen oder nicht: Wir können eine freie Rotation wählen (alle möglichen Positionen), 0 oder 180 Grad , pro 90 Grad oder keine Rotation.

In : Die Hohlformen werden von GO2cam erkannt, aktivieren Sie das Kontrollkästchen, um andere Elemente darin zu positionieren.

Platziert : Es zeigt die Anzahl der positionierten Elemente an, die Volumenkörper, die nicht vollständig platziert sind, werden durch einen roten Ballon hervorgehoben.

Berechnung : die Schaltfläche „ Vorvisualisierung ermöglicht die Überprüfung des Ergebnisses anhand der Einstellungen und gewählten Werte. Sie können beliebig oft Änderungen vornehmen und eine Vorschau ausführen. Nach dem Klicken auf die Schaltfläche „ Validate “ werden die Volumen dupliziert und die Splines und Profile erstellt.

Die Schaltfläche „ Report “ ermöglicht das Drucken oder Speichern der Tabelle in einem Editor.

Die Spaltenüberschriften sind zugänglich , können Sie einen Wert eingeben und so anwenden zu der vollständigen Liste der Volumen.

Hier definieren wir die Anzahl von 8 Elementen, die für jedes Volumen der Liste platziert werden sollen.

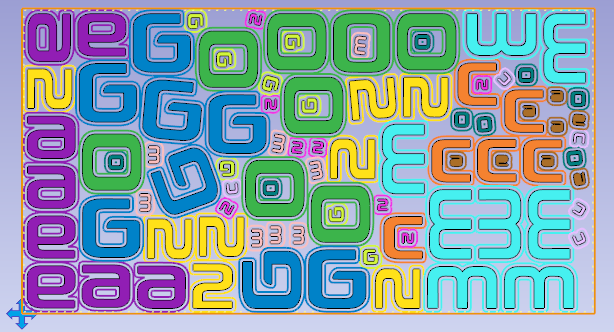

Vorabansicht des Nestings von GO2cam-Buchstaben in 2 verschiedenen Größen:

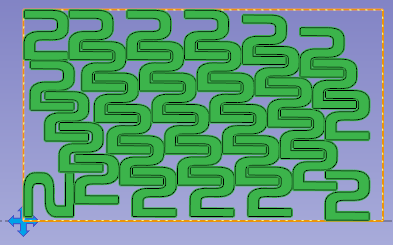

Sonderfall: 1 Volumen nur

Wenn nur ein Volumen platziert werden soll, eine neue Spalte „ Modus zeigt an und ermöglicht 2 Arten der Berechnung:

  • Wert , um die Anzahl der zu platzierenden Elemente zu definieren,

  • Automatisch , um so viele Elemente wie möglich im ausgewählten Schruppen Rohteil zu platzieren.

Nach der Berechnung wird die Anzahl der platzierten Elemente angezeigt!

Features

- In der Tabelle können Sie durch einen Rechtsklick auf ein Volumen dessen symmetrisches Volumen erstellen und es dann im Nesting verwenden,

- Während der Vorschau werden die Farben automatisch angewendet, um die platzierten Elemente besser zu erkennen,

- Indem wir zuerst einen Preis für den Materialblock angeben, können wir den Einheits preis jedes Teils berechnen,

Die Offset-Splines werden automatisch in den Layern 12 und 13 platziert, um Bearbeitungslisten mit automatischen Referenzen zu konfigurieren,

- Wir können bereits bearbeitete Rohteile verwenden und eine Bibliothek von Materialien verwalten.

Sie können auch verschachteln vorprogrammiert GO2cam Datei
Definieren Sie als aktuelle Ebene Externe Bearbeitung (Trennschnitt) im Einzelteil.
In this case, however, it is not possible to react to the holding bars that were added during the nesting process.

Andere Befehle

Konnektoren setzen

Choice of the type of connectors and set on the elements. It is possible to position a connector on a solid and to duplicate automatically this connector on all the identical solids!

Verwaltung von Konnektoren

Erstellen neuer Konnektoren mit rechteckiger oder trapezförmiger Form. Nach ihrer Erstellung stehen diese Konnektoren im Befehl „Konnektoren setzen“ zur Verfügung.

Set-Verbinder

Management of stock: Klicken Sie hier für Details
