Zyklus : Schlichten - Form

Der Parameter steuert die Ausdehnung des Werkzeugwegs Schlichten ‑ Form über die Grenzen der Volumengeometrie hinaus. Wenn diese Option aktiviert ist, wird der Werkzeugweg entlang der primären Bearbeitungsrichtung bis zum definierten Rohteil oder dem vom Benutzer angegebenen Begrenzungsbereich fortgesetzt, wodurch eine vollständige Materialabdeckung gewährleistet wird, während der Werkzeugweg in der Breite innerhalb des Volumenkörpers/Rohteils bleibt.

Dieser Parameter bietet Flexibilität bei Schlichtvorgängen, da er es dem Werkzeug ermöglicht, bei Bedarf Material über die Volumenkanten hinaus abzutragen, wodurch die Oberflächenqualität optimiert und unbearbeitete Zonen an den Enden des Teils reduziert werden.

limitation on, extend no.png

Begrenzungsbereich eingestellt auf Ein . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Nein .

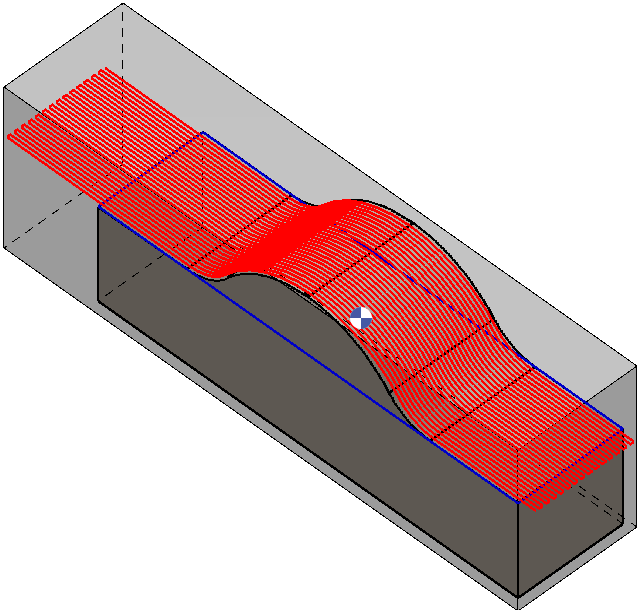

limitation on, extend yes.png

Begrenzungsbereich eingestellt auf Ein . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Ja

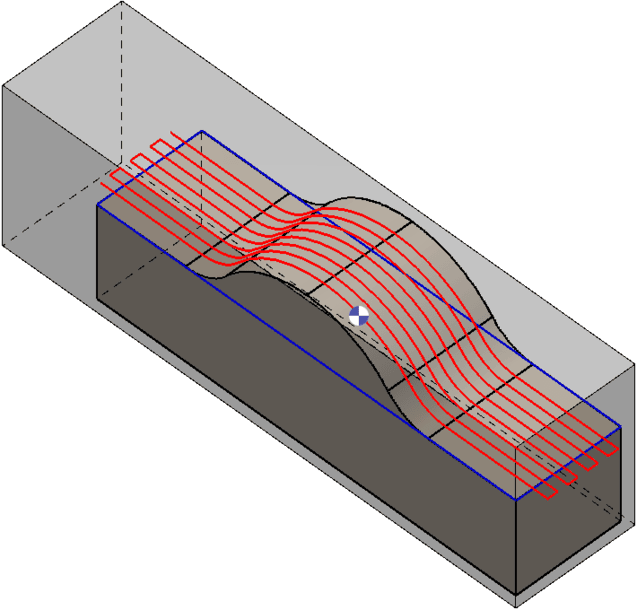

limitation inside, extend no.png

Begrenzungsbereich eingestellt auf Innen . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Nein .

limitation parting line, extend no.jpg

Begrenzungsbereich eingestellt auf ***** FREI ***** . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Nein .

limitation inside, extend yes.png

Begrenzungsbereich eingestellt auf Innen . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Ja .

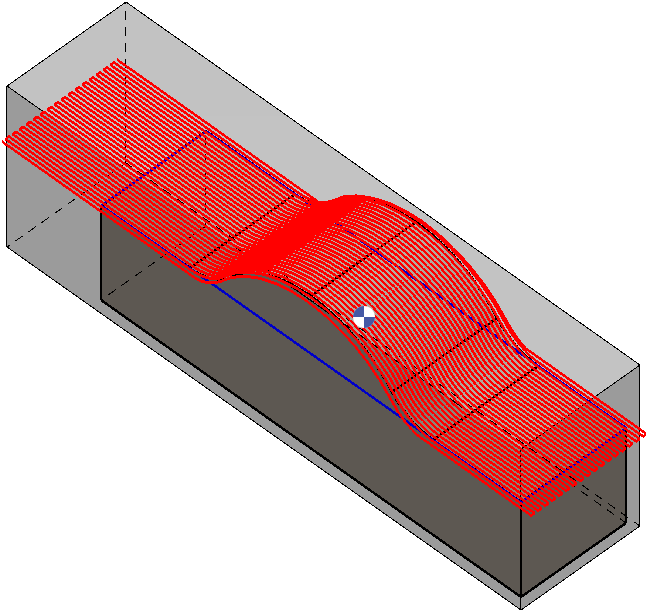

limitation parting line, extend yes.png

Begrenzungsbereich eingestellt auf ***** FREI ***** . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Ja .

Die Option Offset im Begrenzungsbereich definiert den seitlichen Grenzabstand, der auf den Werkzeugweg angewendet wird. In Bezug auf den Strategieparameter "Erweitern Sie die Bearbeitung auf die Begrenzung" bestimmt er, wie weit sich der Werkzeugweg seitlich innerhalb der Begrenzung erstrecken darf, wodurch eine kontrollierte Breitenabdeckung gewährleistet wird, ohne die definierten Grenzen zu überschreiten.

offset 0, extend no.png

Begrenzungsbereich eingestellt auf Offset bei 0.00 mm . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Nein .

offset 0, extend yes.png

Begrenzungsbereich eingestellt auf Offset bei 0.00 mm . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Ja .

offset -5, extend no.png

Begrenzungsbereich eingestellt auf Offset bei -5.00 mm . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Nein .

offset -5, extend yes.png

Begrenzungsbereich eingestellt auf Offset bei -5.00 mm . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Ja .

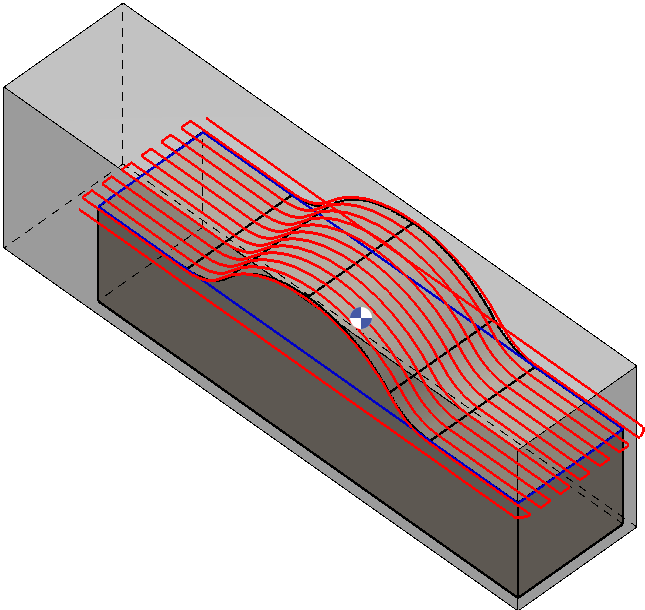

offset 5, extend no.png

Begrenzungsbereich eingestellt auf Offset bei 5.00 mm . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Nein .

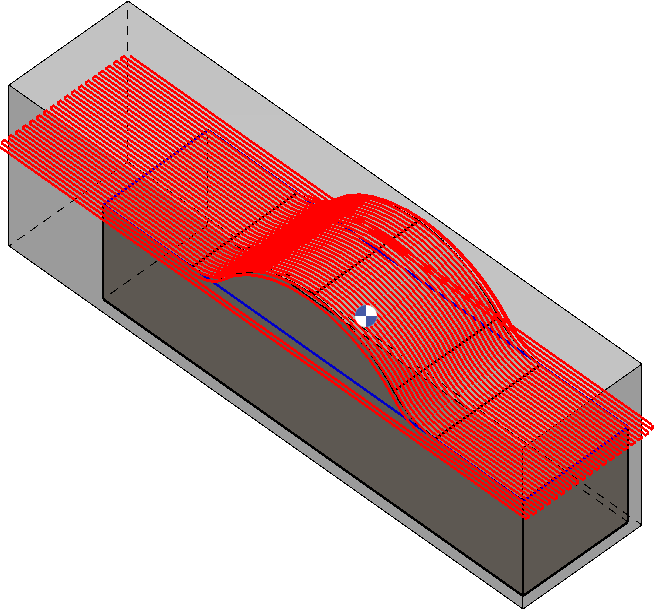

offset 5, extend yes.png

Begrenzungsbereich eingestellt auf Offset bei 5.00 mm . Erweitern Sie die Bearbeitung auf die Begrenzung eingestellt auf Ja .
