Diese Option wird in mehreren Bearbeitungszyklen mit unterschiedlichen Zwecken und Verhaltensweisen verwendet.

Bitte benutzen Sie den Baum auf der rechten Seite des Bildschirms.

Cycles: Geradschnitt, Konikfräsen / 4 Achsen cnt / cnt, 4 Achsen elt / elt

Definition für Geradschnitt, Konikfräsen

These parameters allow you to add overlengths and arcs on the approach and return of the wire.

Es werden nur die Anfahren Parameter erklärt; die Abfahren Parameterdefinitionen sind genau die gleichen.

Anfahrverlängerung (A)

Ein positiver Wert verlängert den Werkzeugweg am ersten Element des Profils und ein negativer Wert verkürzt ihn. Wenn das erste Element ein Bogen ist, ist die Verlängerung kreisförmig. Dies wird im Allgemeinen verwendet, wenn die Bearbeitung an einer Außenecke beginnt.

Anfahrbogenradius (B)

Viertelkreis, der vor dem ersten Profilelement hinzugefügt wird und tangential zu ihm verläuft. Wenn die Anfahrverlängerung verwendet wird, wird der Anfahrbogenradius davor positioniert. Dieser Radius muss größer als der Drahtradius sein.

Verlängerung am Radius (C)

Wenn ein Anfahrbogenradius definiert ist, können Sie davor eine lineare Verlängerung hinzufügen. Sie können wählen zwischen:

  • Auto: Die Verlängerung am Radius wird automatisch relativ zum Einfädelpunkt berechnet

  • Manuell: Geben Sie die Verlängerung am Radius ein.

Verlängerung am Anfahrradius (C)

Wenn die Auswahl "Manuell" ist, geben Sie den gewünschten Wert ein.

Definition für 4 Achsen cnt / cnt, 4 Achsen elt / elt

Verwaltung des Drahtanfahrens und -abfahrens. Wir können Überlängen und Bögen am Anfahren und Rücklauf des Drahtes hinzufügen.

Es werden nur die Anfahren Parameter erklärt ; die Abfahren Parameterdefinitionen sind genau die gleichen.

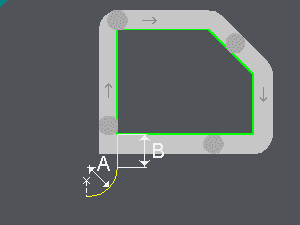

Anfahrbogenradius (A)

Viertelkreis, der vor dem ersten Profilelement hinzugefügt wird und tangential zu ihm verläuft. Wenn die Anfahrverlängerung verwendet wird, wird der Anfahrbogenradius davor positioniert. Dieser Radius muss größer als der Drahtradius sein.

Anfahrverlängerung (B)

Ein positiver Wert verlängert den Werkzeugweg am ersten Element des Profils und ein negativer Wert verkürzt ihn. Wenn das erste Element ein Bogen ist, ist die Verlängerung kreisförmig. Dies wird im Allgemeinen verwendet, wenn die Bearbeitung an einer Außenecke beginnt.
