Zyklen: Geradschnitt, Konikfräsen, 4-Achsen-Kontur/Kontur, 4-Achsen-Element/Element, Speziell
Definition
Verwaltung des Drahteinführens und -ausfahrens.
Nur Einführen Parameter werden erklärt, aber das Prinzip ist für Ausfahren Parameter genau dasselbe.

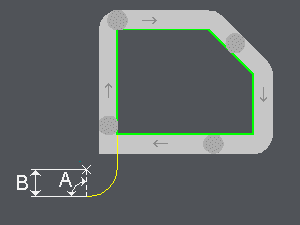

Anfahrwinkel (A)
Winkel, der die automatische Berechnung des Anfahrpunkts (im Allgemeinen der Drahteinfädelpunkt) erzeugt, wenn der Anfahrabstand > 0 ist.
Er ist relativ zur Tangente des ersten Profilelements (Winkel = 0 platziert den Punkt in der Verlängerung des ersten Elements) und auf der gegenüberliegenden Seite derjenigen, die durch "Bauteilposition" angegeben ist.
Es wird empfohlen, einen Winkel von 90 Grad zu verwenden, damit die Maschine eine korrekte Kompensation und Konuseingriff durchführen kann.
Anfahrabstand (B)
Abstand, der die automatische Berechnung des Anfahrpunkts (im Allgemeinen der Drahteinfädelpunkt) erzeugt.
Er ist relativ zu der durch "Anfahrwinkel" definierten Richtung und muss mindestens dem Offset-Wert entsprechen, damit die Maschine eine korrekte Eingriffskompensation vornehmen kann.
