Diese Seite ist Value-Added Resellern (VARs) gewidmet, die für die Installation und Konfiguration von NCcontrol an Kundenstandorten verantwortlich sind.

Struktur von NCcontrol

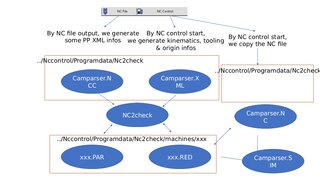

Die erforderlichen Dateien und die Verzeichnisstruktur für NCcontrol sind in der herunterladbaren PowerPoint-Präsentation aufgeführt, die zwei erläuternde Diagramme enthält.

Konfiguration des Kunden-PCs

Wenn Sie eine Maschine an einem Kundenstandort definieren, führen Sie die folgenden Schritte aus:

1. Erstellen Sie ein Verzeichnis für jede Maschine

   • Erstellen Sie für jede Maschine ein eigenes Verzeichnis in:
     C:\Programme\GO2cam_Intl\GO2camV612\NCcontrol\Programmdaten\NC2check\machines

2. Maschinendatei-Konfiguration

   • Stellen Sie sicher, dass dieses Verzeichnis in der Maschinendatei referenziert wird, insbesondere auf der Postprozessor-Seite.

3. Postprozessor-Einstellungen

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • Eine Liste der erforderlichen Variablen finden Sie unter: Variablen für CNC-Steuerungen .

Daten zum Herunterladen

• Die Datei exportNC.xml enthält Informationen über die MTE-Maschinenkinematik, die Ursprungsliste und die Werkzeug-Offsets.

• Diese Datei versorgt NC2check mit den notwendigen Daten, um die NC-Datei entsprechend zu analysieren und zu verarbeiten.

• Beim Erzeugen einer NC-Datei wird automatisch eine XML-Datei exportiert. Sie hat den gleichen Namen wie die NC-Datei, jedoch mit der Erweiterung .NCC, und befindet sich im selben Verzeichnis wie die NC-Ausgabe.

Regeln für MCG-Dateien

Es gibt zwei obligatorische Regeln beim Erstellen der 3D-Kinematik-Maschinendatei:

1. Die Hauptmaschinenrahmenkomponente muss benannt werden Körper ( Großschreibung ist obligatorisch ).

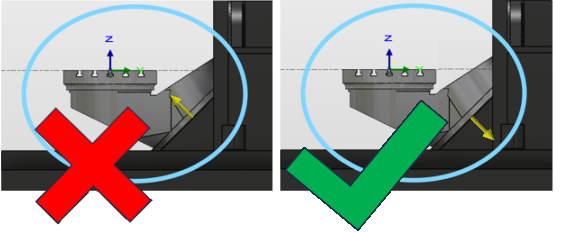

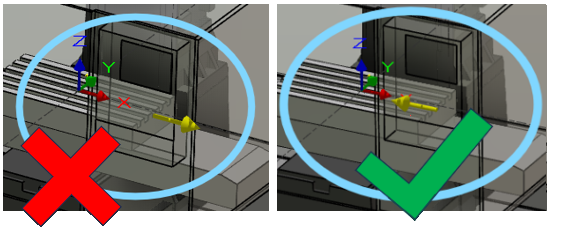

2. Die Ausrichtung/Richtung jeder Achse ist grundlegend und muss korrekt definiert werden.
