Zyklus: Schruppen

Definition

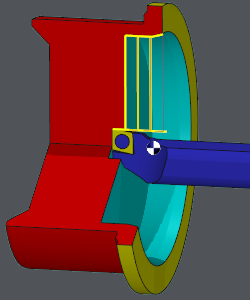

Sie können einen Bohrwerkzeugweg vor jedem Durchgang des Innenschruppens programmieren. Diese Option ermöglicht es, den Bohrvorgang und den Werkzeugwechsel zu vermeiden.

Natürlich müssen Sie ein Spezialwerkzeug verwenden, mit dem sowohl Bohren als auch Reiben möglich ist (Beispiel: EcoCut-Werkzeuge des Herstellers Ceratizit).

Um diese neue Strategie anzuwenden, gibt es eine Kombination von Regeln, die auf der Werkzeugseite und der Zyklusseite zu beachten sind. Andernfalls bleibt der Parameter nicht verfügbar:

  • der Parameter Bohrungs Durchmesser muss auf der Kreissegmentfräser Seite ,

  • der Winkel KAPR der Schneide muss auf 90° ,

  • Die Zyklusart im Werkzeugweg muss im Modus ' Stirnfläche ',

  • Setzen Sie die Option ' Bohren beim Innenschruppen' definiert werden ' als ' Ja '.

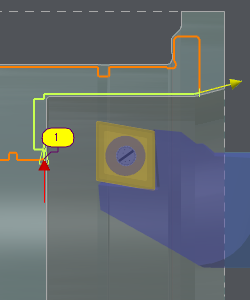

  • der Startvektor sollte vertikal (wie gezeigt) gesetzt werden

Die Geometrie muss ausgewählt werden von unten nach oben , es sei denn, das Bohren ist nicht möglich.

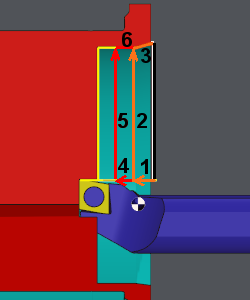

Der generierte Werkzeugweg ist wie folgt:

1: Bohren 1. Bahn,

2 und 3: 1. Schruppgang,

Zurückziehen,

4: Bohren 2 nd Zustellungen

5 und 6: 2 nd Schruppzustellung, usw.

(blue star) Sie können ein Video über Bohren beim Innenschruppen im Schruppzyklus ansehen:
