Diese Option wird in verschiedenen Bearbeitungszyklen mit unterschiedlichen Zwecken und Verhaltensweisen verwendet.
Bitte benutzen Sie das Baum auf der rechten Seite des Bildschirms.
Cycles: Schruppen, Konturparallel, Synchron Schruppen / TurnyuGO
|
Die Seite Strategie enthält jetzt einen neuen Dialog für Spanbrechen, der alle Parameter für ein besseres Verständnis gruppiert.
|
|
|
Definition für Schruppen Konturparallel, Synchron Schruppen
|
Um den Span beim Drehen zu brechen, haben wir diese Optionen erstellt, die den Werkzeugweg entsprechend einem bestimmten Inkrement schneiden ( Schneidenlänge ). Die Werkzeugbewegung wird mit einem Verweilzeit Wert gestoppt, der in Sekunden oder Umdrehungen ausgedrückt werden kann. |
|
|
|
Es gibt zwei Arten von Anfahren im Spanbruchmodus: linear oder kreisförmig . Ein Freifahrabstand ermöglicht es dem Werkzeug, sich bei jedem Schritt zurückzuziehen. Mit dieser Option verbunden ist ein neuer Koeff der Vorschubreduktion , der auf der Seite Einstellungen definiert ist, um diese Rückzugsbewegung zu beschleunigen. |
|
|
|

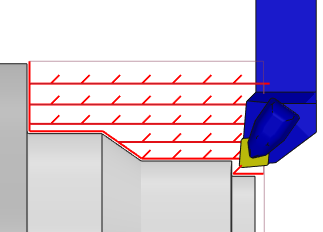

Linear |

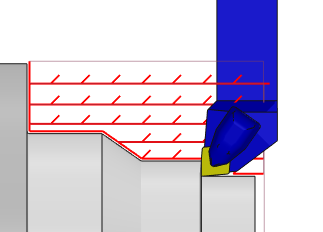

Kreisförmig |
Definition für TurnyuGO
|

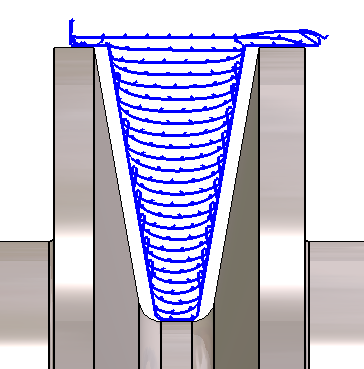

Ein Rückzug auf 45° wird verwendet, um das Spanbrechen zu verwalten. Wie beim Schruppen verwenden wir die Schnittlänge, um den Rückzug und einen Rückzugswert auszuführen. Das Anfahren kann entweder linear oder kreisförmig erfolgen. |
|
|
|
|
