Definition

Diese Befehle ermöglichen es Ihnen, Anfahr- und Rückzugs-Schnellbewegungen zu definieren.

Anfahrabstand (A)

Er ermöglicht die Eingabe des Abstands, der den Anfahrtsweg relativ zum ersten Bearbeitungselement definiert. Er wird entsprechend dem Anfahrwinkel eingegeben. Wenn der Wert Null ist, entspricht der Eintrittspunkt dem mit der Anfahrfunktion des SELECT-Panels angeklickten Geometrie-Punkt.
Wenn der Wert ungleich Null ist, wird der Eintrittspunkt berechnet aus:

• Dem Endpunkt des ersten Elements.

• Der Anfahrverlängerung.

• Dem Anfahrradius.

Anfahrwinkel (B)

Er ermöglicht die Eingabe des Winkels für die automatische Positionierung eines Anfahrtspunktes. Dieser Winkel wird entweder relativ zum Endpunkt des ersten bearbeiteten Elements, oder relativ zum Endpunkt der Verlängerung, oder relativ zum Endpunkt des Anfahrradius angewendet.

Rückzugsabstand (C)

Er ermöglicht die Eingabe des Abstands, der die Rückkehr relativ zum letzten Bearbeitungselement definiert. Er wird entsprechend dem Ausfahrwinkel eingegeben. Wenn der Wert Null ist, entspricht der Ausfahrpunkt dem mit der Rückzugsfunktion des SELECT-Panels angeklickten Geometrie-Punkt.
Wenn der Wert ungleich Null ist, wird der Ausfahrpunkt berechnet aus:

• Dem Endpunkt des letzten Elements.

• Der Ausfahrverlängerung.

• Dem Ausfahrradius.

Rückzugswinkel (D)

Er ermöglicht die Eingabe des Winkels für die automatische Positionierung eines Rückzugspunktes.
Dieser Winkel wird entweder relativ zum Endpunkt des letzten bearbeiteten Elements, oder relativ zum Endpunkt der Verlängerung, oder relativ zum Endpunkt des Ausfahrradius angewendet.

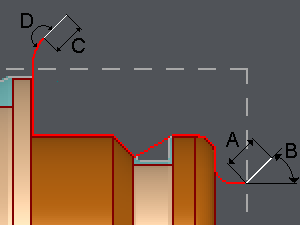

A. Anfahrabstand (=10mm)
B. Anfahrwinkel (=45°)
C. Rückzugsabstand (=10mm)
D. Rückzugswinkel (=180°)
