Features

Fonctions
int	SPI_FEAT_append_feature_pocket (const std::string &dirName, const std::string &fileName, int planeNb, double depth, double slopeAngle, double bottomRadius)
	Crée un feature poche à partir d'un fichier XML décrivant le profil du feature.
int	SPI_FEAT_affect_feature_opelist (const std::string &oplDir, const std::string &oplName, int indfeat)
	Affectation d'une opelist à un feature.

Description détaillée

Fonctions features

Documentation des fonctions

SPI_FEAT_affect_feature_opelist()

int SPI_FEAT_affect_feature_opelist	(	const std::string &	oplDir,
		const std::string &	oplName,
		int	indfeat )

Affectation d'une opelist à un feature.

Version

6.10

Paramètres

[in]	oplDir	répertoire du fichier OPL
[in]	oplName	nom du fichier OPL
[in]	indfeat	indice du feature

Renvoie

SPI_YES / SPI_NO

Remarques

Si oplDir est un chemin relatif, il doit être relatif au répertoire Opelist de GO2cam. Par conséquent, si le fichier est dans ce dossier Opelist, oplDir peut être vide.

Voir également

SPI_FEAT_append_feature_pocket

SPI_FEAT_append_feature_pocket()

int SPI_FEAT_append_feature_pocket	(	const std::string &	dirName,
		const std::string &	fileName,
		int	planeNb,
		double	depth,
		double	slopeAngle,
		double	bottomRadius )

Crée un feature poche à partir d'un fichier XML décrivant le profil du feature.

Version

6.10

Paramètres

[in]	dirName	répertoire du fichier XML
[in]	fileName	nom du fichier XML
[in]	planeNb	numéro de plan
[in]	depth	profondeur du feature
[in]	slopeAngle	angle de dépouille (en degres)
[in]	bottomRadius	rayon du fond du feature

Renvoie

Numéro du feature créé ( correct > 0, MAXELT => erreur )

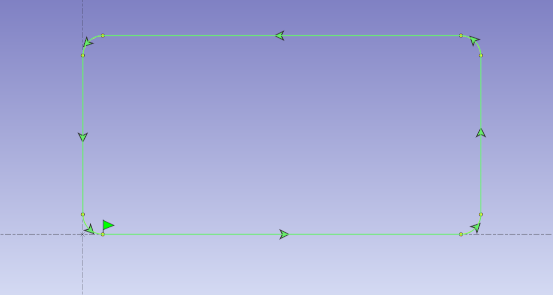

EXAMPLE XML

<?xml version="1.0" encoding="UTF-8"?>
<GO2cam_DefineFormTool>
   <Definition GO2cam="6.10.200" Unit="mm"/>
   <Profile>
      <Element Cut="YES" Type="LINE" xs="5" ys="0" xe="95" ye="0"/>
      <Element Cut="YES" Type="ARC" xs="95" ys="0" xe="100" ye="5" xc="95" yc="5" Way="CCW"/>
      <Element Cut="YES" Type="LINE" xs="100" ys="5" xe="100" ye="45"/>
      <Element Cut="YES" Type="ARC" xs="100" ys="45" xe="95" ye="50" xc="95" yc="45" Way="CCW"/>
      <Element Cut="YES" Type="LINE" xs="95" ys="50" xe="5" ye="50"/>
      <Element Cut="YES" Type="ARC" xs="5" ys="50" xe="0" ye="45" xc="5" yc="45" Way="CCW"/>
      <Element Cut="YES" Type="LINE" xs="0" ys="45" xe="0" ye="5"/>
      <Element Cut="YES" Type="ARC" xs="0" ys="5" xe="5" ye="0" xc="5" yc="5" Way="CCW"/>
   </Profile>
</GO2cam_DefineFormTool>
